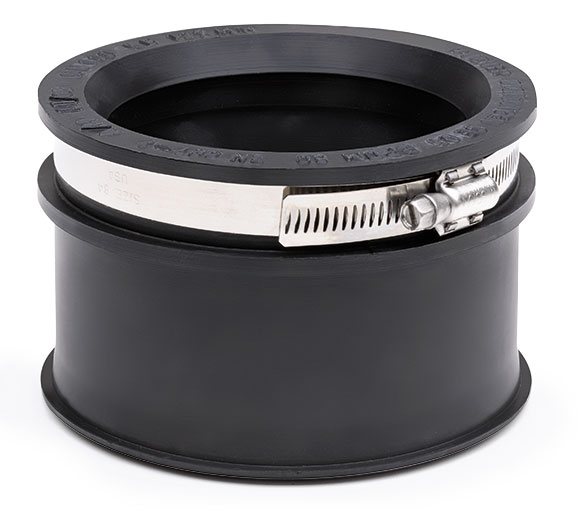

Anschlussdichtung
Anschlussdichtung – Anschluss von Kunststoffrohren an Well-
oder Ultra-Rib Hauptrohre
Die Anschlussdichtung dient zum nachträglichen Anschluss von Kunststoffrohren an Well- oder Ultra-Rib Hauptrohre. Sie stellt so eine wirtschaftliche und baustellengerechte Lösung da.
Die Anschlussdichtung ist einsetzbar bis zu bestimmten Wellenhöhen, bzw. Rippenhöhen (siehe Anwendungshinweise).
Anwendungshinweise:
- Anschlussdichtungen DN 100, DN 125 und DN 150 können eingesetzt werden, solange die Wellen/Rippen des Hauptrohres das Maß von 55 mm nicht übersteigen.
- Die Anschlussdichtung DN 200 kann eingesetzt werden, solange die Wellen/ Rippen des Hauptrohres das Maß von 90 mm nicht übersteigen.
TELEFON Verkaufs- & Technik-Team
+49 2234 928 03-0
+49 2234 928 03-0
Beschreibung
Musterleistungsverzeichnis
Anschlussdichtung zum Anschluss von Kunststoffrohren an Wellrohre oder Ultra-Rib Hauptrohre ab DN 300.
Fabrikat:
MÜCHER DICHTUNGEN®, 50226 Frechen, T +49 2234 928 03-0, F -55Druckdichtigkeit:
0.5 barDichtungsmaterial:
EPDM Dichtprofil nach DIN EN 681-1Edelstahl:
V2A/1.4301, alternativ V4A/1.4404 nach DIN EN 10088-2Temperaturbeständig:
-40°C bis +120°C, kurzfristige Spitzentemperatur +160°CNorm/Zulassung:
DIN EN 681-1, CE06, MPA-Prüfbericht Nr. 22 0004535ANSCHLUSSDICHTUNG FÜR WELLROHRE
| Artikel- nummer | Artikelbezeichnung | Außen- Ø Anschlussrohr (mm) | DN Hauptrohr (mm) | Kernbohrung (mm) | L Länge (mm) | druck- dicht (bar) | Nm | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|
| 32600110 | Anschlussdichtung DN 100 | 110 | ab DN 300 | 127 | 90 | 0,5 | 6 | 0,50 |
| 32600125 | Anschlussdichtung DN 125 | 125 | ab DN 300 | 142 | 91 | 0,5 | 6 | 0,55 |
| 32600160 | Anschlussdichtung DN 150 | 160 | ab DN 300 | 177 | 90 | 0,5 | 6 | 0,70 |
| 32600200 | Anschlussdichtung DN 200 | 200 | ab DN 350 | 217 | 125 | 0,5 | 6 | 1,15 |
BOHRKRONE
| Artikel- nummer | Artikelbezeichnung | Kernbohrung (mm) | L Länge (mm) | Gewicht (kg) |
|---|---|---|---|---|
| 32601110 | Bohrkrone 127 mm | 127 | 110 | 1,5 |
| 32601125 | Bohrkrone 142 mm | 142 | 110 | 1,6 |
| 32601160 | Bohrkrone 177 mm | 177 | 110 | 2,1 |
| 32601200 | Bohrkrone 217 mm | 217 | 110 | 2,8 |
